Faire passer le réseau Ethernet via le cablâge Coaxial grâce à l'adaptateur Hirschmann INCA 1G

Lorsque votre ordinateur se trouve près de votre box (ou routeur), il vous suffit de brancher un câble réseau (avec des prises RJ45) pour que vous puissiez accéder au réseau et à Internet.
Néanmoins, si votre ordinateur ne se trouve pas dans la même pièce que votre box (ou routeur), vous devrez utiliser une autre technique.

Parmi les techniques existantes, il y a bien évidemment le Wi-Fi qui permet de se connecter au réseau et à Internet sans-fil, mais aussi le CPL (Courants Porteurs en Ligne) qui permet de faire passer le réseau via la prise de courant.
Néanmoins, le Wi-Fi et le CPL peuvent ne pas être stables ou de bonne qualité en fonction de votre habitation (épaisseur des murs, réseau électrique de mauvaise qualité, ...).

Si vous avez toujours des prises coaxiales chez vous (qui permettaient de faire passer le signal de la TV et de la radio à l'époque), sachez que vous pouvez faire passer le réseau (Ethernet) via les câbles coaxiaux présents dans les murs de votre maison.
Ainsi, vous bénéficierez de la qualité du fil de cuivre qui s'y trouve, ainsi que du blindage qui se trouve entre la gaine en "plastique" et le fil de cuivre qui se trouve au centre.
En faisant passer le réseau (Ethernet) via ce câble coaxial, vous obtiendrez donc un réseau stable de 1 Gbits/s (grâce à l'adaptateur cité dans cet article) qui ne sera pas sujet à des interférences.

  1. Déballage du set de 2 adaptateurs réseau via coaxial : Hirschmann INCA 1G white SET shop (ref 695020579)
    1. Boites présentes dans le set de 2 adaptateurs réseau via coaxial (ref 695020579)
      1. Boite du set de 2 adaptateurs réseau via coaxial (ref 695020579)
      2. Boites des adaptateurs réseau via coaxial (ref 695020564)
    2. Composants fournis pour chaque adaptateur réseau via coaxial (ref 695020564)
  2. Où acheter vos adaptateurs réseau via coaxial de Hirschmann Multimedia ?
  3. Raccordement de vos adaptateurs réseau via coaxial
    1. Raccordement coaxial vers Ethernet (côté PC)
    2. Raccordement Ethernet vers coaxial (côté modem)
      1. Ajouter une prise coaxiale sur un câble coaxial
      2. Raccordement côté modem
    3. LEDs de l'adaptateur réseau via coaxial de Hirschmann Multimedia
  4. Test réseau

1. Déballage du set de 2 adaptateurs réseau via coaxial : Hirschmann INCA 1G white SET shop (ref 695020579)

Pour faire passer le réseau (ethernet) via les prises coaxiales de votre habitation, vous aurez besoin de 2 adaptateurs (ethernet - coaxial).
Notez qu'il faut 2 adaptateurs et non un seul :

  • le 1er adaptateur devra être placé entre votre ordinateur (qui possède un connecteur RJ45 pour le câble réseau) et la prise coaxiale du mur de votre habitation
  • le 2ème adaptateur devra être placé entre votre modem ou routeur (qui possède lui aussi des connecteurs RJ45 pour le câble réseau) et la prise coaxiale du mur de votre habitation

Dans cet article, nous avons donc utilisé le set de 2 pièces "adaptateur réseau gigabit via coaxial" de Hirschmann Multimédia.
La référence de ce set de 2 pièces chez Hirschmann Multimedia est : INCA 1G white SET shop, 695020579.

1.1. Boites présentes dans le set de 2 adaptateurs réseau via coaxial (ref 695020579)

Etant donné qu'il s'agit d'un set de 2 pièces, vous verrez qu'il s'agit simplement d'une boite contenant 2 autres boites.

1.1.1. Boite du set de 2 adaptateurs réseau via coaxial (ref 695020579)

Pour commencer, sur la face avant de cette boite, vous pouvez voir qu'il s'agit d'un adaptateur réseau gigabit via coaxial (ou plutôt de 2 adaptateurs réseau gigabit via coaxial).
Vous verrez également que cette boite contient 2 pièces.

En bas à droite, il est indiqué que ces adaptateurs réseau sont compatibles avec :

  • la fibre optique et le DSL (autrement dit : votre signal Internet)
  • la télévision par câble

Sur un côté de la boite, vous verrez que ce kit contient :

  • 2 adaptateurs réseau gigabit via coaxial de couleur blanche
  • 2 câbles USB (micro USB vers USB)
  • 2 câbles UTP (câbles réseau standards avec des prises RJ45)
  • 2 câbles coaxiaux de 75 cm chacun
  • 2 modes d'emploi (identiques)

Note : le QR Code affiché sur la boite vous permet d'accéder directement à la fiche de ce set de 2 pièces sur le site officiel de Hirschmann Multimedia.

A l'arrière de la boite, Hischmann Multimedia vous explique très simplement que ce set de 2 adaptateurs réseau gigabit via coaxial vous permet de faire passer une connexion Internet facilement via le câblage coaxial déjà existant dans votre habitation.
Ils vous expliquent aussi que la connexion Internet passe via le port de données (port UTP = connecteur RJ45) et que cet adaptateur est alimenté en électricité grâce à un port micro USB présent sur celui-ci.
Vous trouverez d'ailleurs 2 câbles micro USB vers USB permettant d'alimenter vos 2 adaptateurs réseau grâce au port USB de votre ordinateur (pour un adaptateur réseau) ou à celui de votre modem (pour l'autre adaptateur réseau).

Le site "www.montagefilm.net" indiqué à la fin de la description de cet adaptateur vous permettra d'accéder à plusieurs vidéos vous expliquant comment dénuder un câble coaxial (par exemple).

Sur l'autre côté de la boite, vous verrez que ces adaptateurs :

  • permettent d'obtenir une connexion réseau en gigabit Ethernet (si vos équipements réseau le supportent, ce qui devrait être le cas actuellement)
  • sont faciles à installer
  • qu'ils sont compatibles avec le standard MoCa (Multimedia over Coax Alliance) 2.0 qui définit les spécifications d'un réseau via un câble coaxial

En dessous de la boite, vous trouverez principalement :

  • le nom du produit (le set de 2 pièces) : INCA 1G white SET
  • sa référence : 695020579
  • son code EAN (code barres) : 8719632680000
  • sa version : V21.0

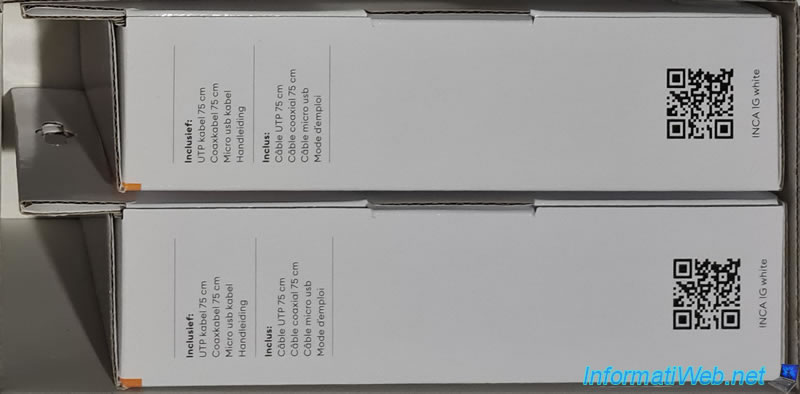

Comme vous pouvez le voir, à l'intérieur de cette boite, vous trouverez 2 petites boites identiques.

Comme prévu, il s'agit des 2 adaptateurs réseau gigabit via coaxial.

1.1.2. Boites des adaptateurs réseau via coaxial (ref 695020564)

Les 2 boites présentes dans le set sont simplement 2 boites d'un autre produit de Hirschmann Multimedia : INCA 1G white shop, 695020564.
Sur la page de ce produit, vous trouverez d'ailleurs un lien vers son manuel d'utilisation (qui contient aussi un schéma de câblage) : 695020564 INCA 1G white FRENCH manual v18.1.pdf.

Note : si le set dont la référence est "695020579" n'est pas disponible chez votre revendeur habituel, vous pouvez donc acheter 2 pièces de la référence "695020564" sans aucun problème.
Cela ne changera rien.

Sur la face avant de ces 2 boites, vous verrez à nouveau qu'il s'agit d'un adaptateur réseau gigabit via coaxial.

Sur le côté, vous retrouverez les mêmes informations, plus une indication concernant la bonne qualité de ce produit.

A l'arrière de chacune de ces boites, vous verrez à nouveau que ces adaptateurs permettent de faire passer une connexion Internet via le câblage coaxial existant de votre habitation.

Sur le côté, vous verrez à nouveau que chacune de ces boites contient :

  • un câble UTP (câble réseau)
  • un câble coaxial
  • un câble micro USB (micro USB d'un côté pour l'adapteur réseau et USB de l'autre côte pour l'alimentation)
  • un mode d'emploi

Note : le QR Code affiché sur ces boites vous redirigera sur la fiche de cet adaptateur réseau (et non la fiche du set de 2 pièces) sur le site officiel de Hirschmann Multimedia.

En dessous de la boite, vous trouverez principalement :

  • le nom du produit (l'adaptateur réseau via coaxial) : INCA 1G white shop
  • sa référence : 695020564
  • son code EAN (code barres) : 8719632680123
  • sa version : V20.0

A l'intérieur de chacune de ces boites, vous trouverez un adaptateur réseau via coaxial, ainsi que les câbles nécessaires cités sur le côté des boites.

Dans chacune de ces boites, vous trouverez également le mode d'emploi de ce produit.

1.2. Composants fournis pour chaque adaptateur réseau via coaxial (ref 695020564)

Dans chaque boite d'adaptateur réseau via coaxial (ref 695020564), vous trouverez l'adaptateur réseau via coaxial de Hirschmann Multimedia.

A l'arrière de ces adaptateurs, vous trouverez :

  • le nom de cet adaptateur réseau : INCA 1G WHITE.
  • sa description : Gigabit Internet over coaxadapter.
  • sa référence : 695020564.
  • la plage de fréquence utilisée pour le mode "CATV" (Freq. Range CATV) : 5-1250 MHz.
  • la plage de fréquence utilisée pour le mode "MoCA" (Freq. Range MoCA) = réseau via le câble coaxial : 1350-1675 MHz.
  • la bande passante du canal MoCA (CH. Bar) : 50/100 MHz.
  • la bande passante réseau (Throughput) : Max 1 Gbps.
  • l'alimentation nécessaire pour l'adaptateur (Power) : 5 VDC, < 3W.
  • sa compatibilité avec le standard MoCA : compatible avec MoCA 1.1 et 2.0.
  • à droite, vous verrez également l'adresse MAC de cet adaptateur réseau. L'identifiant MAC "00:1A:7C:xx:xx:xx" correspond à la société "Hirschmann Multimedia B.V.".
    Néanmoins, celle-ci ne sera pas visible sur votre réseau Ethernet (que ce soit sur votre ordinateur, votre Box ou votre routeur).

Sur le côté gauche, vous verrez :

  • Micro USB 5 VDC : le connecteur micro USB 5 VDC sert à l'alimentation de l'adaptateur avec 5 volts (V) en courant continu (DC).
  • Eth. Link/act. : cette LED indique si le lien réseau est établi (créé), puis clignotera en fonction de l'utilisation du réseau via cet adaptateur réseau.
  • Power : cette LED indique si cet adaptateur est alimenté ou non.
  • MoCA link : indique si le lien MoCA est établi (créé) ou non. Lorsque les 2 adaptateurs seront correctement câblés et alimentés, cette LED devra s'allumer.

Sur le côté droit, vous verrez :

  • CATV + MoCA : cette prise coaxiale peut faire passer le signal de votre TV (CATV), ainsi que votre réseau Ethernet et Internet.
  • CATV : cette prise coaxiale permet uniquement de faire passer le signal de votre TV (CATV).

Comme vous pouvez le voir, les 2 prises coaxiales présentes sur le côte droit de l'adaptateur réseau de Hirschmann Multimedia sont différentes :

  • la prise "CATV + MoCA" située en haut est une prise femelle
  • la prise "CATV" située en bas est une prise mâle

Sur l'autre côté, vous trouverez le connecteur réseau (RJ45) à gauche et le connecteur d'alimentation (micro USB) à droite.

Dans chaque petite boite, vous trouverez un câble d'alimentation avec :

  • un connecteur micro USB à brancher sur votre adaptateur réseau Hirschmann
  • un connecteur USB à brancher sur votre ordinateur ou votre modem (en fonction du côté où vous vous trouverez)

Vous trouverez également un câble coaxial par boite qui ressemble à ceci.

Comme vous pouvez le voir, ce câble coaxial possède :

  • à gauche, une prise femelle
  • à droite, une prise mâle

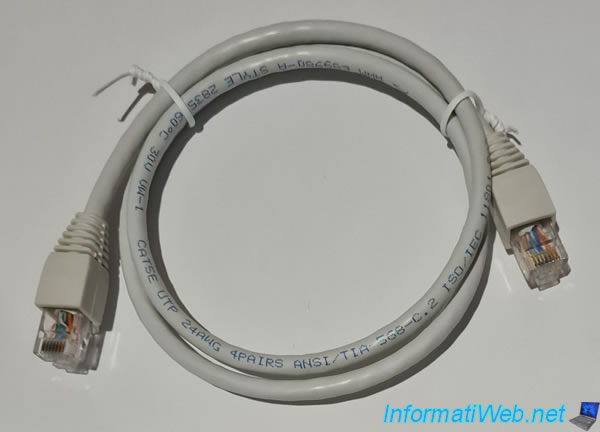

Pour finir, vous trouverez également un câble réseau (aussi appelé "câble UTP" en terme technique) avec des connecteurs RJ45 (ce qui est standard).

Si vous regardez sur ce câble, vous verrez qu'il s'agit d'un câble de catégorie 5E qui permet d'obtenir un débit de 1 Gbits/s (ce que permet aussi l'adaptateur réseau de Hirschmann.
