Déballage et montage de l'eGPU Razer Core X

4. Montage du boitier eGPU : Razer Core X

Avant de procéder au montage de votre carte graphique dans ce boitier eGPU "Razer Core X", assurez-vous que celle-ci rentre dans le boitier.

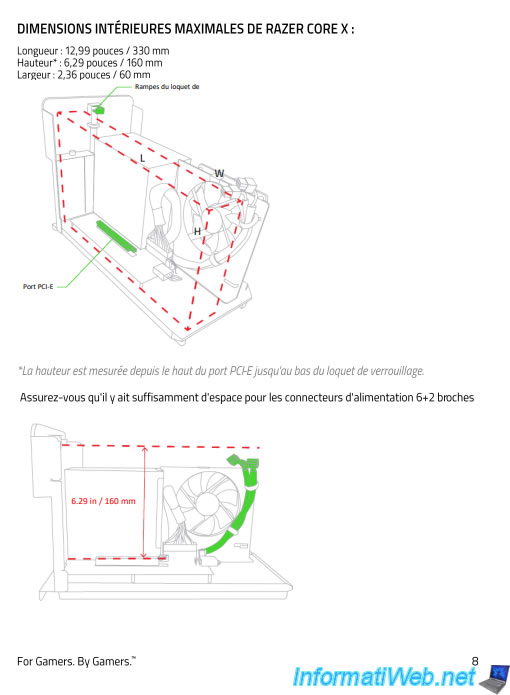

Pour cela, référez-vous au manuel fourni avec le boitier dont une copie de la page concernée se trouve ci-dessous.

Comme vous pouvez le voir, vous devez vous assurer que votre carte graphique ne dépasse pas les dimensions indiquées sur le plan.
De plus, il faut qu'il y ait assez de place pour les connecteurs d'alimentation (2 x 6+2 broches).

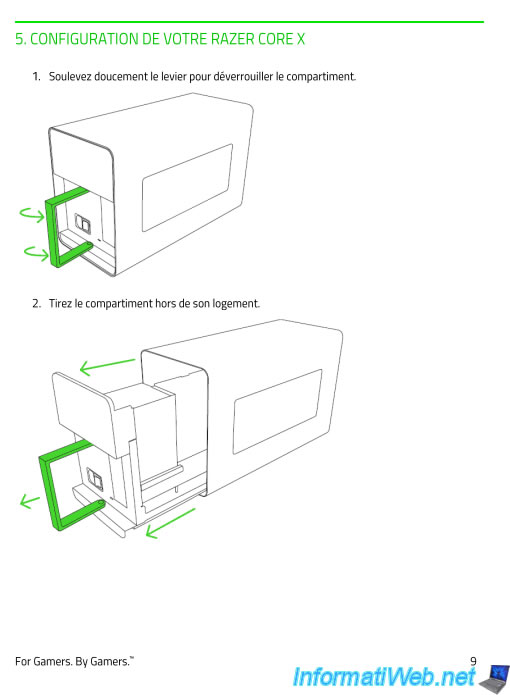

Pour ouvrir le boitier, vous devez déplier la poignée située à l'arrière de celui-ci, puis tirer celle-ci pour sortir le compartiment qui se trouve à l'intérieur du boitier.
Note : ce compartiment n'est pas attaché à l'intérieur. Vous ne risquez donc pas d'arracher un câble ou autre. Pas d'inquiétude.

Comme vous pouvez le voir, par défaut, cette poignée est pliée vers la gauche à l'arrière du boitier.

Dépliez-la pour pouvoir tirer dessus.

Tirez sur cette poignée pour sortir le compartiment présent dans ce boitier.
Comme vous pouvez le voir, par défaut, une mousse de protection que vous devrez retirer se trouve à l'intérieur du boitier.

Notez que cette mousse de protection vous permettra également de vérifier la taille de votre carte graphique.

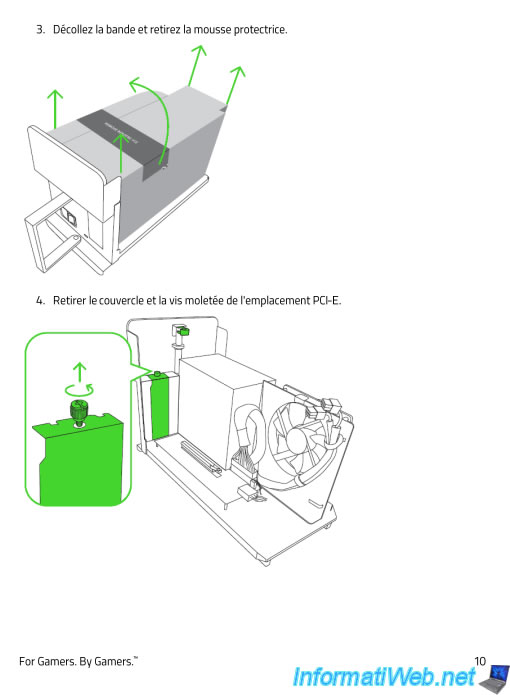

Comme demandé dans le manuel de Razer, retirez cette mousse protectrice du boitier.

Comme vous pouvez le voir, le papier jaune et noir vous permet de vérifier que votre carte graphique rentrera sans problème dans ce boitier.

Dans notre cas, nous avons acheté une carte graphique "MSI GeForce RTX 3050 VENTUS 2X 8G OC LHR" comme dit précédemment dans les pré-requis de cet article.

Voici à quoi ressemble la carte graphique dans son emballage.

Pour vérifier la taille de votre carte graphique, alignez le connecteur PCIe de votre carte graphique avec le petit rectangle jaune situé en bas.
Note : il est donc normal que le bracket métallique PCIe dépasse du papier à gauche.

Voici à quoi ressemble l'intérieur de l'eGPU "Razer Core X".

En résumé, il y a un circuit imprimé avec au moins un emplacement (slot) PCIe pour y brancher votre carte graphique (non fournie).

Important : pensez à déverrouiller cet emplacement PCIe avant de tenter d'y brancher votre carte graphique, sinon elle ne rentrera pas.
Par contre, le fait de la pousser dans le connecteur verrouillera automatiquement ce petit clip.

A droite, vous trouverez 2 câbles avec chacun 2 connecteurs (6+2 broches).
Note : au total, il y a donc 16 broches.

Ensuite, vous devez dévisser la vis qui tient le cache métallique pour cet emplacement PCIe.

Dévissez la vis pour retirer le cache métallique.

Une fois la vis dévissée, vous récupérerez ceci.

Maintenant, le cache métallique est enlevé.
